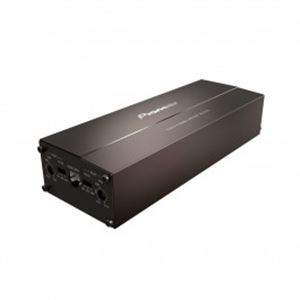

Pioneer GM-DX104 — přehled
Pioneer GM-DX104 je kompaktní čtyřkanálový zesilovač třídy D určený pro automobilové audio systémy. Nabízí dobrý výkon při relativně malých rozměrech a možnostech instalace i tam, kde není moc místa. Je také certifikován pro Hi-Res Audio a zvládá vysoké napětí, což ocení moderní vozy s funkcí start/stop či s el. automotive systémy.
Technické specifikace
Parametr
Hodnota
Počet kanálů
4 (možno provozovat i ve 2-kanálovém bridged režimu)
Třída zesilovače
Class-D (někdy označována Class-FD u Pioneera)
Výkon (RMS)
• 45 W × 4 při 4 Ω • 45 W × 4 při 2 Ω • 90 W × 2 při 4 Ω bridged režimu
Maximální výkon (peak/max)
cca 100 W × 4 při 4 Ω (maximální, ne RMS)
Frekvenční rozsah
10 Hz až 40 kHz (+0 dB / –3 dB)
THD (zkreslení)
kolem 1 % při výkonu RMS
Poměr signál / šum (S/N)
cca 93 dB (IHF-A)
Filtry / cross-over
Vstupy mají přepínače pro High-Pass / Low-Pass filtr na 80 Hz, sklon –12 dB/oktávu
Vstupy
RCA (nízká úroveň) a speaker-level (vysoká úroveň) vstupy; obsahuje adaptéry pro různá propojení.
Napájení / rozsah napětí
Standardně 14,4 V DC, ale podporuje rozsah zhruba 10,5 V až 16 V, což je dobré pro auta s funkcí start-stop a některá EV vozidla.
Požadovaný pojistkový jistič
15 A
Rozměry
přibližně W 9,30″ × H 1,46″ × D 2,54″ (tj. kolem 23,6 cm × 3,7 cm × 6,5 cm)
Hmotnost
kolem 1,2-1,3 lb (≈ 0,54-0,60 kg)
Certifikace
Hi-Res Audio Certified
Klíčové vlastnosti
Kompaktní rozměry – umožňují umístění i tam, kde není mnoho prostoru (pod sedadlem, za palubní deskou).
Mostovatelný provoz (bridged) – lze spárovat dva kanály, získat silnější výkon pro konkrétní reproduktory (např. přední stereo).
Hi-Res Audio – lepší podání detailů, širší frekvenční rozsah.
Filtry LPF / HPF – pro omezení nízkých (nebo vysokých) frekvencí, vhodné při kombinaci s reproduktory, subwoofery apod.
Vysoká účinnost a podpora napětí do ~16V – dobré pro vozy s elektrickým systémem, start/stop funkcí, případně EV.
Vstupy speaker-level i RCA – flexibilita při připojení k originálnímu rádia či aftermarket jednotce.
Možnosti instalace
Kde a jak instalovat
Umístění: díky nízké výšce a kompaktním rozměrům lze zesilovač instalovat pod sedadlo, za palubní desku, pod koberec nebo vjiné skryté místo, kde je přístup k napájení a reproduktorům.
Chlazení: i když je class-D účinný, bude dobré zajistit, aby byl prostor odvětraný, nekladen mezi velké izolace nebo v těsné uzavřené krabici, která by zabraňovala odvodu tepla.
Napájení a uzemnění: použít kvalitní vodiče (napájení / kostra), zajistit pevné a správné uzemnění. Jistí se pojistkou 15A, podle doporučení výrobce.
Zapojení
Výstupní kanály: 4 kanály pro reproduktory. Je možné využít všech 4 kanálů pro čtyři reproduktory, nebo zmostit dva kanály pro vyšší výkon na dvou reproduktorech (bridged režim).
Vstupy: pokud máš originální autorádio bez RCA výstupů, použiješ speaker-level vstupy; pokud máš RCA výstupy, použiješ RCA vstupy — dává lepší kontrolu nad signálem a minimální šum.
Filtry: pro oddělení pásem (např. HPF pro středové a výškové reproduktory, LPF pro basy), aby se reproduktory nebortily při reprodukci nízkých frekvencí, nebo aby se frekvence přizpůsobily typu repro systému.
Co je potřeba
Kvalitní napájecí kabel, odpovídající průřezu (např. doporučený výkon + délka)
Pevné uchycení zesilovače – přiložené montážní úchyty (držáky) ale je dobré zkontrolovat, že drží bezpečně i při vibracích a rázech vozu.
Pojistka v napájecí lince, pokud není součástí instalace v autě.
Dostat se k reproduktorovým kabelům nebo RCA kabelům, případně adaptér speaker-level při zapojení k OEM radiu.
