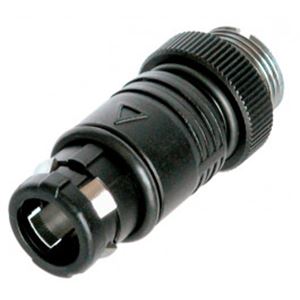

Neutrik SC8 W

Modulární systém řady miniCON nabízí možnost sestavení požadovaného konektoru z široké škály různých součástí, včetně dalších dílů pro speciální verze (např. prodlužovací kabel s konektory, krimpovací sety, ...).
Tyto neutriCON konektory jsou určeny pro multipin / průmyslové aplikace v drsném a náročném prostředí. Velmi robustní, celokovový kruhový konektor se snadnou a bezšroubovou montáží, kombinace flexibilních součástí a push-pull uzamykacího mechanismu.
Jedná se o kompletní konektorový systém, který umožňuje zjednodušenou montáž kabelů a panelových konektorů s až 8 kontakty, při použití pouze 8 komponentů. Systém se skládá ze 3 typů kovových pouzder, 2 držáků kontaktů (které se hodí do všech 3 pouzder), a konstrukce odlehčení tahu kabelu. Pouzdra jsou vyrobena tlakovým litím ze zinkové slitiny, kontakty z mosazi a povrch pouzdra je poniklovaný nebo černý. Konstrukce chrání kontakty při používání před poškozením posunutím / nesouosostí. Konektory mají push-pull samojistící systém, který se po spojení konektorů automaticky zamkne. Standardní pouzdra (SC8, RP8, MC8) mají malou drážku na 0° a velkou drážku na 180°. K dispozici je také alternativní uspořádání ve třech pouzdrech (SC81, MC81, RP81), která mají malou drážku na 0° a velkou drážku na 90°.
Uspořádání kontaktů je konvenční systém 8 pin/zásuvku. Vložka typu samec má kontakty pájené, krimpovací (MIL C 22520 F) nebo pro PCB montáž. Vložka typu samice má zdířkové kontakty v obdobném stylu. U některých kovových pouzder lze vložky s kontakty typu samec a samice namontovat zaměnitelně.
Svorka pro odlehčení tahu kabelu je standardní konstrukce Neutrik, dobře známá ze zavedených XLR konektorů X série, přičemž tato svorka rovněž slouží k držení vložky. Možné je připojit také koaxiální kabel, stínění se pak propojuje s pouzdrem pomocí samostatného kontaktního komponentu.
SC8W je speciální verze pouzdra, kdy je při použití s průchodkou SR8W a při propojení konektorů zaručena odolnost proti prachu a vodě ve třídě IP54.
