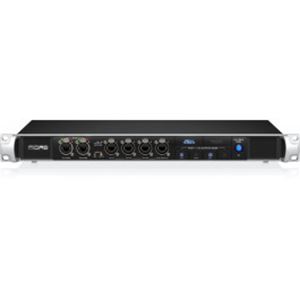

Midas HUB4 PRO Monitorovací systém

Osobní monitorování s DP48




HUB4 PRO může napájet až čtyři osobní monitorovací mixy DP48 s PoE (Power over Ethernet) a 48 kanály 24-bit/48 kHz zvuku nebo 2x 24 kanálů při 96 kHz. HUB4 PRO také shromažďuje 48 kanálů upstream audia a přeposílá tento zvuk do FOH konzole, buď ze stage boxů připojených k portu AES50-B (THRU) nebo 8 zpětných kanálů z každého z portů 1-4.


Kaskádové rozbočovače pro velké instalace




Aby bylo možné čelit výzvám velkých monitorovacích sestav, lze HUB4 PRO snadno zřetězit, aby byly k dispozici další porty DP48, až po aplikace pro symfonický orchestr.

Na druhou stranu, HUB4 PRO může také řešit situace, kdy chcete připojit další I/O přes stejnou linku AES50 k mixážnímu pultu. Chcete-li pomoci vybudovat toto propojení konzoly AES50, lze digitální pódiové boxy, jako je Midas DL16 nebo DL32, připojit k portu AES50 (THRU) HUB4. Konzole může předávat signály downstream do jejich příslušných výstupů na pódiu a zároveň přijímat 48 kanálů upstream ze vstupů na pódiu přes HUB4 PRO.


Analogové výstupy pro IEM vysílače




HUB4 PRO obsahuje 16 vyvážených linkových výstupů, které mohou přenášet 8 stereo mixů z připojených mixů DP48 pro připojení v bočním racku. Není potřeba vést další linky od osobních mixážních pultů k vysílačům, čímž se značně zkracuje doba nastavení a spolehlivost. Alternativně lze tyto analogové výstupy použít také jako náhradní výstupy na pódiu přijímající signály přímo z pultů FOH, např. pro poskytování zpětných hovorů nebo výstupů postranní výplně.


Rozhraní StageConnect




Inovativní rozhraní StageConnect přináší další flexibilitu pro směrování signálů dovnitř, ven a přes HUB4 PRO. Jediným standardním XLR kabelem můžete rozšířit celkovou I/O kapacitu o 32 kanálů s nejnižší latencí a dokonalým 24bitovým zvukem. Zde připojte Midas DN4816-O pro vysílání 16 impedančně symetrických linkových signálů přímo do boční sestavy, kde jsou namontovány IEM vysílače. Nebo přidejte další DN4816-I pro sběr signálů až 16 bezdrátových přijímačů pro odesílání jejich signálů přes HUB4 PRO upstream do mixážního pultu. DN4816-U lze použít k přemostění USB zvuku s Ultranet a StageConnect v kompaktním robustním DI boxu. Přidání pohodlné a nákladově efektivní I/O flexibility je nyní díky StageConnect na úrovni samo o sobě.



Podpora konzolí Midas M32 a Heritage D Series




HUB4 PRO může předávat řídicí zprávy z konzolí M32 FOH do osobních mixérů DP48, stejně jako zprávy dálkového ovládání mezi jednotkami DP48. Osobní monitorovací mixpulty Midas DP48 podporují dálkové ovládání jiných jednotek DP48 a mohou také přijímat řídicí informace z konzol M32 a Heritage D Series. Tyto řídicí informace zahrnují přiřazení, názvy a barvy kanálů, které jsou přenášeny přes AES50 pro snadnou konfiguraci osobních mixážních pultů. HUB4 PRO může předávat řídící zprávy z FOH konzole do osobních mixážních pultů i mezi osobními mixážními pulty. Tento systém řídicích zpráv funguje, když jsou jednotky DP48 připojeny k portům 1-4 nebo k portům na rozbočovačích s řetězem.
